    IHF型氟塑料化工泵概述

    IHF型氟塑料化工泵为单级单吸式氟塑料合金化工草莓视频网页版，是按国际标准设计并结合非金属泵的加工工艺设计生产的，该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、无毒素分解、使用温度宽，输送介质温度为-85℃-200℃等优点。

    IHF型氟塑料化工泵产品特点

          IHF型氟塑料草莓视频网页版的泵体材质采用金属外壳内衬聚全氟乙丙烯（F46）、叶轮和泵盖均采用金属嵌件外包氟塑料整体烧结压制成型，轴封采用外装式波纹管机械密封，静环选用99.9%氧化铝陶瓷或炭化硅，动环采用四氟填充材料或炭化硅。其特点是该泵结构先进合理，耐腐蚀强，密封性能严密可靠，工作稳定，噪音低，使用寿命长。

    IHF系列氟塑料化工草莓视频网页版

    IHF型氟塑料化工泵产品用途

    广泛适用于化工、制药、石油、冶金、电力、电镀、酸洗、农药、造纸等行业中液体输送、废水处理和加酸等工艺流程。本泵可输送任何浓度的硫酸、盐酸、硝酸、醋酸、氢氟酸、王水、强碱、强氧化剂、有机溶剂等强腐蚀性介质的使用，是目前的耐腐蚀装备之一。

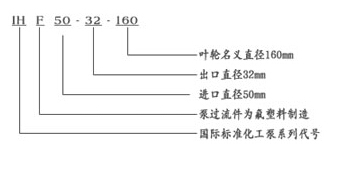

    IHF型氟塑料化工泵型号意义

    IHF系列氟塑料化工草莓视频网页版

    IHF型氟塑料化工泵技术参数

    流量：6.3～400m3/h；

    扬程：5～132m；

    转速：2900、1450r/min；

    功率：0.55～110KW；

    进口直径：50～200mm；

    zui高工作压力：1.6Mpa。

    性能参数



    型号

    转速 (r／min)

    流量

    扬程 (m)

    效率 (％)

    功率(KW)

    必需汽 蚀余量 (m)

    叶轮直径 (mm)

    重量 (kg)

    (m3／h)

    (L／s)

    轴功率

    电机功率

    IHF32-25-125

      2900

    3.5 5 6.5

    0.97 1.39 1.80

    21 20 18

    40 44 42

    0.50 0.62 0.76

      1.5

      2.3

      128

      80

    1450

    1.75 2.5 3.25

    0.49 0.69 0.90

    5.25 5 4.5

    37 40 38

    0.068 0.085 0.105

    0.75

    2.3

    128

    75

    IHF32-25-125A

      2900

    3.1 4.5 5.8

    0.06 1.25 1.61

    17.6 16 14.4

    38 41 40

    0.70 0.48 0.57

      1.1

      2.3

      115

      75

    IHF32-25-160

      2900

    3.5 5 6.5

    0.97 1.39 1.80

    33 32 30

    34 40 42

    0.93 1.10 1.26

      2.2

      2.3

      162

      90

    1450

    1.75 2.5 3.25

    0.49 0.69 0.90

    8.25 8 7.5

    30 38 40

    0.13l 0.143 0.166

    0.75

    2.3

    162

    75

      IHF32-25-160A

      2900

    3.1 4.5 5.8

    0.86 1.25 1.61

    29 28 26

    30 35 36

    0.8l 0.97 1.14

      1.5

      2.3

      152

      80

    IHF40-32-125

      2900

    4.4 6.5 8.3

    1.22 1.80 2.31

    21 20 18

    40 45 43

    0.63 0.79 0.95

      2.2

      2.5

      128

      90

    1450

    2.2 3.25 4.15

    0.60 0.90 1.15

    5.25 5 4.5

    37 41 40

    0.085 0.108 0.127

      0.75

      2.5

      128

      75

      IHF40-32-125A

      2900

    3.9 5.6 7.4

    1.08 1.56 2.06

    17.6 16 14.4

    38 42 40

    0.49 0.58 0.72

      1.5

      2.5

      115

      80

    IHF40-32-160

      2900

    4.4 6.5 8.3

    1.22 1.80 2.31

    33 32 30

    34 40 39

    1.16 1.42 1.71

      2.2

      2.5

      162

      90

    1450

    2.2 2.5 3.25

    0.60 0.90 1.15

    8.25 8 7.5

    33 36 37

    0.14 0.15 0.18

    0.75

    2.5

    162

    75

      IHF40-32-160A

      2900

    3.9 5.6 7.4

    1.08 1.56 2.06

    29 28 26

    32 38 37

    0.96 1.23 1.41

      1.5

      2.5

      152

      80

    IHF50-32-125

      2900

    8.8 12.5 16.3

    1.08 1.56 2.06

    21.5 20 17.5

    45 54 53

    1.15 1.26 1.47

      2.2

      3.0

      128

      90

    1450

    4.4 6.25 8.15

    17 1.74 2.26

    5.37 5 4.37

    37 46 45

    0.17 0.18 0.22

      0.75

      3.0

      128

      75

      IHF50-32-125A

      2900

    8 11 14.5

    2.22 3.05 4.03

    17 16 14

    42 52 51

    0.88 0.92 1.08

      1.5

      3.0

      115

      80

    IHF50-32-160

    2900

    8.8 12.5 16.3

    2.44 3.47 4.53

    33 32 30

    41 48 47

    1.93 2.27 2.84

      4

      3.0

      160

      120

    1450

    4.4 6.25 8.15

    1.2 1.74 2.26

    8.25 8 7.5

    31 41 42

    0.31 0.33 0.39

      0.75

      3.0

      160

      90

      IHF50-32-160A

      2900

    8.2 11.7 15.2

    2.28 3.25 4.22

    29 28 26

    39 47 46

    1.16 1.88 2.34

      3

      3.0

      150

      l00

    IHF50-32-200

    2900

    8.8 12.5 16.3

    2.44 3.47 4.53

    52 50 48

    34 42 41

    3.70 4.10 5.20

    7.5

    3.0

    190

    150

    1450

    4.4 6.25 8.15

    1.2 1.74 2.26

    13 12.5 12

    25 33 36

    0.62 0.65 0.74

    1.5

    3.0

    190

    100



    型号

    转速 (r／min)

    流量

    扬程   (m)

    效率   (％)

    功率(KW)

    必需汽 蚀余量 (m)

    叶轮 直径

    重量   (kg)

      (m3／h)

      (1／s)

      轴功率

      电机功率

      IHF50-32-200A

      2900

    8.2 11.7 15.2

    2.28 3.25 4.22

    45 44 42

    31 40 39

    3.24 3.50 4.45

      5.5

      3.0

      178

      130

    IHF50-32-250

      2900

    8.8 12.5 16.3

    2.44 3.47 4.53

    82 80 76

    27 35 34

    7.30 7.80 10

      11

      3.0

      250

      220

    1450

    4.4 6.25 8.15

    1.2 1.74 2.26

    20.5 20 19

    20 27 30

    1.22 1.26 1.40

    2.2

    3.0

    250

    100

      IHF50-32-250A

      2900

    8.2 11.7 15.2

    2.28 3.25 4.22

    7l 70 68

    25 34 33

    4.53 6.56 8.52

      7.5

      3.0

      235

      170

    IHF65-50-l25

    2900

    17.5 25 3

    4.86 6.94 9.0

    21.5 20 17.5

    56 64 63

    1.83 2.13 2.42

    3

    3.5

    128

    100

    1450

    8.75 12.5 16

    2.43 3.47 4.44

    5.37 5 4.37

    45 57 58

    0.28 0.30 0.33

    0.75

    3.5

    128

    80

    IHF65-50-125A

    2900

    15.6 22.3 29

    4.33 6.19 8.1

    17 16 14

    53 62 61

    1.36 1.57 1.79

    2.2

    3.5

    115

    90

    IHF65-50-160

    2900

    17.5 25 32

    4.86 6.94 9.0

    33 32 27.5

    50 59 57

    3.15 3.69 4.20

    5.5

    3.5

    160

    145

    1450

    8.75 12.5 16

    2.43 3.47 4.44

    8.25 8 6.87

    40 53 51

    0.49 0.51 0.59

    1.1

    3.5

    160

    90

      IHF65-50-160A

      2900

    16.4 23.3 30.4

    4.56 6.5 8.44

    29 28 24

    48 58 56

    2.70 3.10 3.54

      4

      3.5

      150

      130

    IHF65-40-200

      2900

    17.5 25 32

    4.86 6.94 9.0

    52 50 45.5

    45 54 54

    5.50 6.30 7.35

      11

      3.5

      195

      225

    1450

    8.75 12.5 16

    2.43 3.47 4.44

    13 12.5 11.4

    36 46 47

    0.86 0.93 1.05

    1.5

    3.5

    195

    100

    IHF65-40-200A

    2900

    16.4 23.3 30.4

    4.56 6.5 8.44

    46 44 40

    43 53 52

    4.30 5.00 5.20

    7.5

    3.5

    183

    170

    IHF65-40-250

      2900

    17.5 95 32

    4.86 6.94 9.0

    82 80 76

    39 50 52

    10.10 10.90 12.74

      18.5

      3.5

      250

      240

    1450

    8.75 12.5 16

    2.43 3.47 4.44

    20.5 20 19

    32 42 44

    1.52 1.62 1.88

    3

    3.5

    250

    130

      IHF65-40-250A

      2900

    16.4 23.3 30.4

    4.56 6.5 8.44

    71 70 68

    36 48 50r-

    8.80 9.30 11.25

      15

      3.5

      235

      230

    IHF80-65-125

      2900

    35 50 65

    9.72 13.9 18.1

    21.5 20 17

    64 69 67

    3.20 3.95 4.50

      5.5

      4.0

      134

      150

    1450

    17.5 25 32.5

    4.86 6.9 9.0

    5.37 5 4.25

    54 64 62

    0.47 0.53 0.6l

    1.1

    4.0

    134

    90

      IHF80-65-125A

      2900

    31 45 58

    8.6 12.5 16.1

    17 16 14

    62 68 67

    2.30 2.88 3.30

      4

      4.0

      120

      130

      IHF80-65-160

      2900

    35 50 65

    9.72 13.9 18.1

    33 32 27.5

    60 68 67

    5.24 6.41 7.27

      11

      4.0

      165

      220



    型号

    转速 (r／min)

    流量

    扬程 (m)

    效率 (％)

    功率(KW)

    必需汽 蚀余量 (m)

    叶轮直 径(mm)

    重量 (kg)

    (m3／h)

    (l／s)

    轴功率

    电机功率

      IHF80-65-160

      1450

    17.5 25 32.5

    4.86 6.9 9.0

    8.25 8 6.88

    50 62 61

    0.78 0.88 1.00

      1.5

      4.0

      165

      100

    IHF80-65-160A

    2900

    31 45 58

    8.6 12.5 16.1

    29 28 24

    58 67 66

    4.10 5.12 5.34

    7.5

    4.0

    165

    190

    IHF80-50-200

    2900

    35 50 65

    9.72 13.9 18.1

    52 50 45.5

    52 64 65

    9.53 10.64 12.39

    15

    4.0

    197

    230

    1450

    17.5 2532.5

            4.86 6.9, 9.0

    13 12.5 11.38

    51 59 58

    1.21 1.44 1.74

    3

    4.0

    197

    130

      IHF80-50-200A

      2900

    31 45 58

    8.6 12.5 16.1

    46 44 40

    50 63 62

    7.35 8.56 10

      11

      4.0

      185

      220

    IHF80-50-250

      2900

    35 50 65

    9.72 13.9 18.1

    82 80 72

    40 50 51

    19.40 21.80 25

      30

      4.0

      248

      400

    1450

    17.5 25 32.5

    4.86 6.9 9.0

    20.5 20 18

    40 50 51

    2.40 2.70 3.12

    4

    4.0

    248

    145

    IHF80-50-250A

    2900

    31 45 58

    8.6 12.5 16.1

    71.5 70 63

    39 50 51

    15.40 17.60 19.90

    22

    4.0

    232

    310

    IHF100-80-125

    2900

    70 100 130

    19.4 27.8 36.1

    23 20 14

    70 75 65

    6.26 7.26 7.63

    11

    5.0

    136

    220

    1450

    35 50 65

    9.7 13.9 18.0

    5.75 5 3.5

    65 70 64

    0.85 0.97 0.98

    1.5

    4.5

    136

    100

      IHF100-80-125A

      2900

    62.6 89 116

    17.4 24.7 32.2

    18 16 11

    68 73 65

    4.50 5.30 5.74

      7.5

      5.0

      122

      200

    IHF100-80-160

      2900

    70 100 130

    19.4 27.8 36.1

    34 32 24

    68 74 65

    9.53 11.78 13.03

      15

      5.0

      170

      230

    1450

    35 50 65

    9.7 13.9 18.0

    8.5 8 6.5

    60 68 67

    1.35 1.60 1.69

    2.2

    4.5

    170

    110

      IHF100-80-160A

      2900

    65.4 93.5 121

    18.2 26 33.6

    32 28 21

    66 73 65

    8.60 9.30 10.6

      11

      5.0

      159

      220

    IHF100-65-200

      2900

    70 100 130

    19.4 27.8 36.1

    52 50 42

    64 72 71

    15.50 18.91 20.94

      30

      5.0

      210

      400

    1450

    35 50 65

    9.7 13.9 18.0

    13 12.5 10.5

    60 68 63

    2.06 2.50 2.95

    4

    4.5

    210

    140

    IHF100-65-200A

    2900

    65.4 93.5 121

    18.2 26 33.6

    46 44 37

    63 71 70

    13 15.02 17.40

    22

    5.0

    197

    310

    IHF100-65-250

      2900

    70 100 130

    19.4 27.8 36.1

    87 80 68

    62 69 68

    26.60 31.60 35

      45

      4.0

      255

      450

    1450

    30 50 60

    8.33 13.9 16.7

    21.2 20 18.5

    58 63 62

    3.00 4.30 4.72

    5.5

    4.5

    255

    170

      IHF100-65-250A

      2900

    65.4 93.5 121

    16.2 26 33.6

    76.5 70 59

    60 68 67

    20.25 26.2 28

      37

      4.5

      238

      410

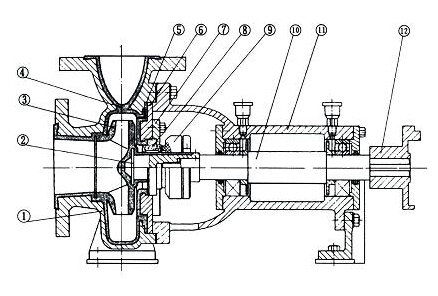

    结构图

    IHF系列氟塑料化工草莓视频网页版

    序号

    名称

    材料

    1

    泵体

    HT200

    2

    叶轮骨架

    45#钢

    3

    叶轮

    聚全氟乙丙烯

    4

    泵体衬里

    聚全氟乙丙烯

    5

    泵盖衬里

    聚全氟乙丙烯

    6

    泵盖

    HT200

    7

    机封盖压

    1Cr18Ni9Ti

    8

    静环

    99.9%氧化铝陶瓷

    9

    动环

    填充四氟乙烯

    10

    泵轴

    3Cr13

    11

    轴承体

    HT200

    12

    联轴器

    HT200

    安装注意事项

    1．泵的安装是否合理，对泵的正常运行与使用寿命有极其重要影响，故安装和校正必须仔细进行。

    2．对照安装尺寸预埋好底脚螺栓，做好混凝土基础工作。

    3．待基础水泥凝固后，将泵安装基础上，应用水平仪检查泵和电机轴的水平情况，如不水平，应用垫铁调正直至水平，调妥后拧紧底脚螺母。

    4．检查泵的转动部件是否有卡住擦碰现象，应严格检查泵轴与电机的同轴度，  可用薄片调整使其同心，最后用手转动联轴器，转动轻松均匀无擦碰现象则为正常。

    5．泵的吸人和吐出管路应有各自的支架，不允许管路的重量直接由泵来承受，  以免把泵压坏。

    6．泵的安装位置高于液面(在泵的吸程允许范围内)时，应在吸人管路端部安装上底阀，并在排出管路上设置灌液螺孔或阀门，供泵起动前灌液之用；泵的安装位置低于液面时，应在吸人管路上按装控制阀门和过滤装置，  以防止杂物吸人泵内，过滤面积应大于管路面积的3-4倍。

    7．扬程高的泵在出口流量控制阀门的外端管路上还应安装逆止阀，以防止突然停机时的水锤破坏。

    8．必须保证泵的安装高度符合泵的汽蚀余量，并考虑管路损失及介质温度。
